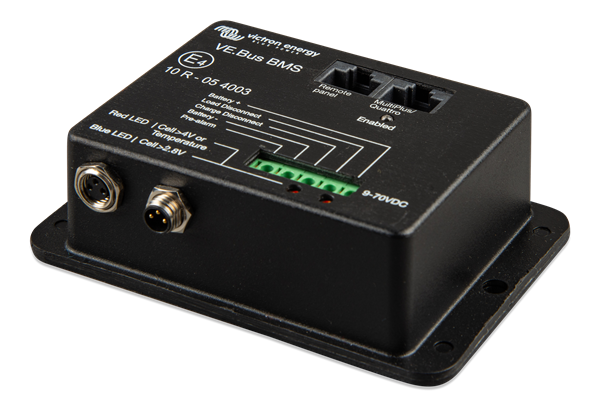

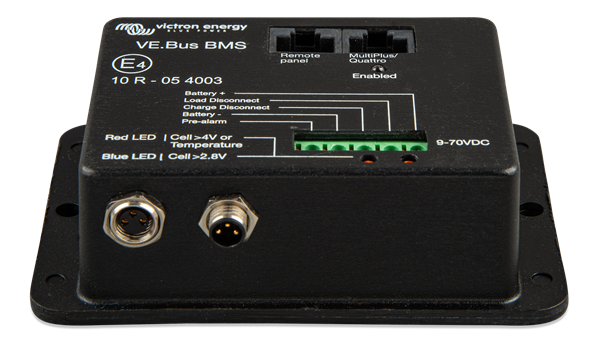

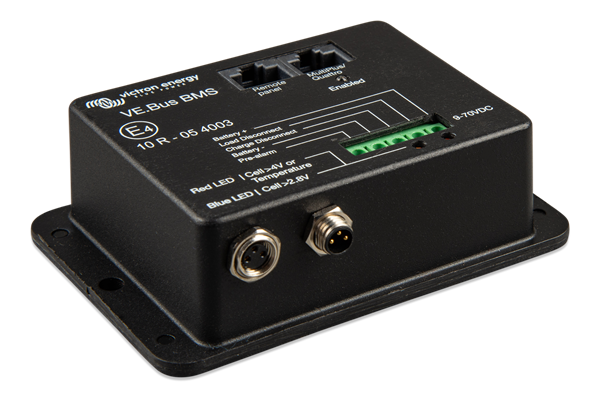

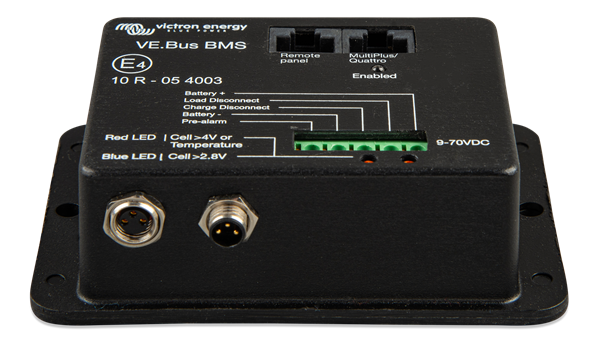

VE.BUS BMS

Her bir Victron lityum demir fosfat (LiFePO4 veya LFP) aküsünün hücresini korur

Her bir LiFePO4 akü hücresi, yüksek gerilime, düşük gerilime ve yüksek sıcaklığa karşı korunmalıdır. Victron LifePO4 akülerinde entegre Dengeleme, Sıcaklık ve Voltaj kontrolü (kısaltma: BTV) bulunur ve iki adet M8 dairesel konnektör kablo setiyle VE.Bus BMS'ye bağlanır.

En fazla 1500 Ah değerinde bir 48 V akü grubunun takılabilmesi için en fazla beş akü paralel olarak ve en fazla dört akü seri olarak bağlanabilir.

BMS:

- Hücre düşük voltajı ihtimali oluştuğunda yükleri kapatır veya bağlantıyı keser,

- Hücre yüksek voltajı veya yüksek sıcaklık ihtimali oluştuğunda şarj akımı azalacaktır

- Hücre yüksek voltajı veya yüksek sıcaklık ihtimali oluştuğunda akü şarj cihazlarını kapatacak veya bağlantıyı kesecektir.

12V, 24V ve 48V sistemleri korur

BMS'nin çalışma voltajı aralığı: 9 ila 70 V DC.

Tüm VE.Bus ürünleriyle iletişim kurar

VE.Bus BMS, bir standart RJ45 UTP kablosuyla MultiPlus, Quattro veya Phoenix invertörüne bağlanır.

VE.Bus olmayan diğer ürünler aşağıda gösterildiği gibi kontrol edilebilir:

Yük Kesintisi

Yük Kesintisi çıkışı normalde yüksektir ve hücre düşük voltajı halinde serbest yüzdürme durumuna geçer (varsayılan 3,1 V/hücre, aküde hücre başına 2,85 V ile 3,15 V arasında ayarlanabilir). Maksimum akım: 2 A.

Yük Kesintisi çıkışı şu durumlarda kontrol amaçlı kullanılabilir

- Bir yükü uzaktan açmak/kapamak için

- Bir elektronik yük anahtarını (Akü Koruyucu) uzaktan açmak/kapamak için

Ön alarm

Ön alarm çıkışı normalde serbest yüzdürme durumundadır ve hücre düşük voltajı halinde yüksek konuma geçer (varsayılan 3,1 V/hücre, aküde hücre başına 2,85 V ile 3,15 V arasında ayarlanabilir). Maksimum akım: 1 A (kısa devre korumalı değil). - Ön alarm ve yük kesintisi arasındaki gecikme 30 saniyedir.

Şarj Kesintisi

Şarj Kesintisi çıkışı normalde yüksektir ve olası yüksek voltaj ya da aşırı ısınma durumunda serbest yüzme moduna geçer. Maksimum akım: 10 mA. Şarj Kesintisi çıkışı şu durumlarda kontrol amaçlı kullanılabilir

- şarj cihazını uzaktan açmak/kapamak için

- bir Cyrix-Li-Şarj rölesi

- bir Cyrix-Li-ct Akü Birleştirici

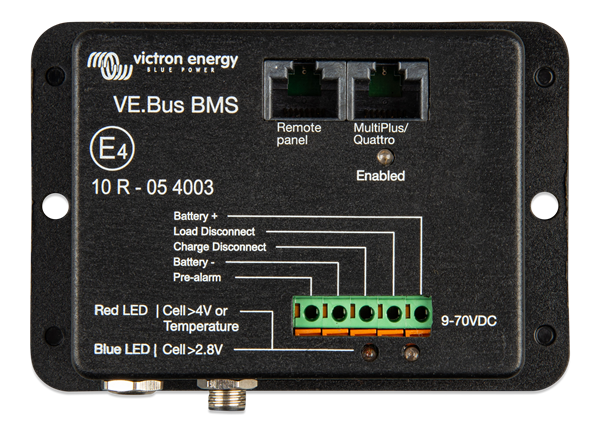

LED göstergeleri

- Etkin (mavi): VE.Bus ürünleri etkinleştirilir.

- Hücre>4 V veya sıcaklık (kırmızı): Hücre yüksek voltajı veya yüksek sıcaklığı olasılığı nedeniyle şarj kesintisi çıkışı düşüktür.

- Hücre>2,8 V (mavi): Yük kesintisi çıkışı yüksektir.
