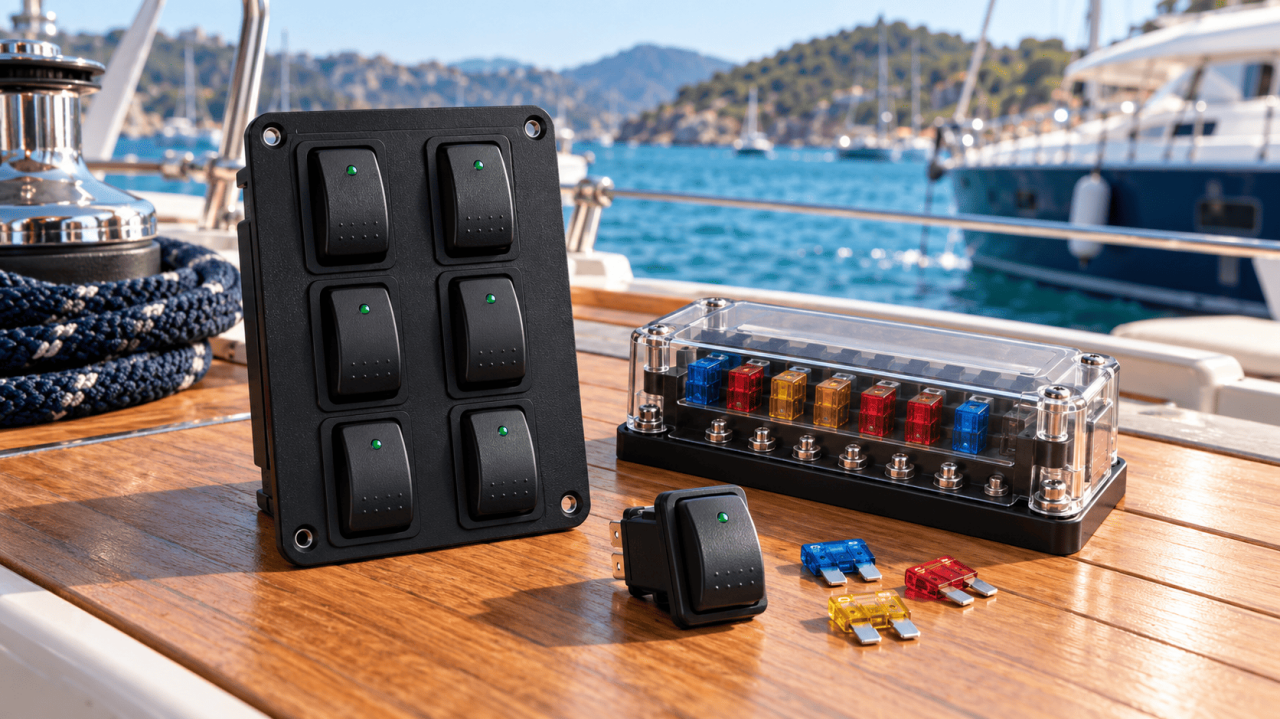

Tekne Sigorta Paneli Nasıl Seçilir? Sigorta Bloğu ve Marin Switch Rehberi
Teknenizin elektrik devrelerini doğru ekipmanlarla kontrol edin. Panel, sigorta ve anahtar seçiminde voltaj, akım, devre sayısı ve montaj uyumunu birlikte değerlendirin.
01 / KONTROL VE KORUMA
Tekne sigorta paneli neden önemlidir?
Seyir feneri, sintine pompası, hidrofor, navigasyon ekranı ve aydınlatma farklı elektrik devreleri üzerinden beslenir. Bu devreleri düzenli biçimde kontrol etmek ve uygun korumayla donatmak için tekne sigorta paneli, sigorta bloğu ve marin switch seçimi birlikte değerlendirilmelidir.
Panel yalnızca düğmeleri bir araya getirmez: doğru etiketlenmiş devreler, hangi ekipmanın hangi hattan beslendiğini görmeyi kolaylaştırır. Sigorta veya devre kesici ise uygun seçildiğinde hattın aşırı akıma karşı korunmasına yardımcı olur.
Switch / Anahtar
Devreyi açıp kapatır. Tek başına aşırı akım koruması sağladığı kabul edilmemelidir.
Sigorta / Devre kesici
Belirlenen çalışma karakteristiğine göre devreyi açar. Akım, gerilim ve kesme kapasitesi modele göre seçilir.
Sigorta bloğu
Birden fazla sigortalı hattı ortak bir yerde toplar. Devre sayısı ile toplam kapasite farklı özelliklerdir.
Kontrol paneli
Anahtarlar, koruma elemanları ve göstergeleri bir araya getirebilir. Panelin kutu içeriğini ayrıca kontrol edin.
02 / DOĞRU ÜRÜN GRUBU
Sigorta bloğu mu, anahtarlı panel mi?
Mevcut konsolda yeterli kumanda anahtarı bulunuyor ancak kablo dağıtımı dağınıksa bir sigorta bloğu değerlendirilebilir. Hem kumanda hem devre korumasını düzenlemek istiyorsanız anahtarlı ve koruma elemanlı bir panel ihtiyacınıza cevap verebilir.
| Ürün | Temel görev | Seçim kontrolü |
|---|---|---|
| Sigorta bloğu | Sigortalı devreleri toplamak | Devre sayısı, sigorta tipi, hat ve toplam akım limitleri |
| Anahtarlı DC panel | Kumanda ve modele göre devre koruması | 12V/24V uygunluğu, çıkışlar, sigorta değerleri, ölçü |
| Marin switch | Açma, kapama veya konum seçimi | ON-OFF/ON-OFF-ON işlevi, yük türü, terminal düzeni |
| Sigorta yuvası | Uyumlu sigortayı bağlantı hattında taşımak | Sigorta ailesi, bağlantı ve çevresel koruma |
| Ana hat koruması | Uygun besleme hattını korumak | Üretici gereksinimi, kesme kapasitesi, kablo uyumu |
Sigorta bloklarını ve DC sigorta panellerini ayrı ayrı karşılaştırmak, ihtiyacınıza uygun yerleşimi belirlemeyi kolaylaştırır.
03 / DEVRE SAYISI
6 devreli mi, 12 devreli mi seçmelisiniz?
Devre sayısını tekne boyundan değil, ayrı koruma ve kumanda gerektiren hatlardan hareketle belirleyin. Beş farklı cihaz kullanmanız, her durumda beş anahtarın yeterli olacağı anlamına gelmez; cihazların besleme düzeni farklı olabilir.
- Seyir fenerleri ve kabin aydınlatması
- Sintine pompasının kontrol ve besleme düzeni
- Hidrofor, navigasyon ve haberleşme ekipmanları
- USB şarj veya yardımcı aksesuar hatları
- İleride eklenecek ekipmanlar için boş devreler
Altı ayrı hat ve az genişleme ihtiyacı olan sistemlerde 6 devreli bir blok değerlendirilebilir. Daha fazla ayrı hat isteyen teknelerde 12 devreli seçenek, düzen ve ileride genişleme açısından faydalı olabilir.
12 devreli bir bloğun her çıkışını maksimum akımda aynı anda kullanabileceğinizi varsaymayın. Devre başına limit, toplam blok limiti ve besleme hattı kapasitesi birlikte kontrol edilmelidir.
EGIS RT ATO 6’lı w/Ground
ATO tip sigorta kullanımı için 6 devreli seçenek. Ürün sayfasında sigortaların ayrıca alınması gerektiği belirtiliyor.
Ürünü inceleyin →EGIS RT ATO 12’li w/Ground
Daha fazla ayrı devre ihtiyacı için karşılaştırılabilir. Sigorta ve kablo seçimleri her hat için ayrı değerlendirilir.
Ürünü inceleyin →04 / KONSOL DÜZENİ
DC sigorta panelinde hangi özelliklere bakılır?
Paneli seçerken düğme adedi kadar sistem voltajı, koruma elemanları ve konsol ölçüsü önemlidir. AC ve DC için tasarlanan ürünleri birbirinin yerine kullanmayın; ikisini bir araya getiren panellerde bile bölümlerin teknik değerleri farklıdır.
Doga Marin'deki DG1485026 kodlu altılı DC panel, ürün açıklamasına göre 12V sistemler içindir. LED'li On-Off anahtarları ve resetlenebilir otomatik sigortaları bulunur. USB Type-C PD/QC 3.0, çakmak soketi ve dijital voltmetre de açıklamada yer alır.
| Ürün sayfasındaki bilgi | Değer |
|---|---|
| Sistem | DC 12V |
| Panel | Altılı |
| Sigorta değerleri | 2 × 5A, 3 × 10A, 1 × 15A |
| Ölçü | 139 × 180 mm |
| Tamamlayıcı işlevler | USB şarj, 12V soket, dijital voltmetre |
Bu hazır sigorta değerleri teknenizdeki her yükün uygun olduğu anlamına gelmez. Her devre için cihaz gereksinimini ve kablo kapasitesini eşleştirin. 12V olarak listelenen paneli 24V'a uygun kabul etmeyin.
Altılı DC paneli inceleyin →05 / AMPER VE SİGORTA TİPİ
Teknede kaç amper sigorta kullanılmalı?
Tek bir amper değeri tüm tekneye uygulanmaz. Sigorta seçiminde cihaz üreticisinin önerisi, hattın taşıyabileceği akım, sistem gerilimi ve yükün kalkış davranışı birlikte değerlendirilir.
Örneğin 12V'ta 60W tüketen bir yükün hesaplanan akımı yaklaşık 5A'dır. Bu sonuç “5A sigorta takın” demek değildir. Cihazın ilk çalışma akımı, koruma elemanının açma karakteristiği ve bağlantı koşulları ayrıca incelenir.
Tekrarlayan açma, yanlış seçim veya bir arıza işareti olabilir. Önce nedeni bulun. Daha yüksek amperli sigorta takmak hattın korunmasını zayıflatabilir.
ATO/ATC, ANL, MEGA veya Class T gibi sigorta ailelerini yalnız görünüş veya amper üzerinden eşdeğer kabul etmeyin. Yuva uyumu, gerilim sınırı ve kısa devre kesme kapasitesi farklı olabilir. Yüksek enerjili akü ve inverter sistemlerinde üreticinin belirttiği koruma tipi özellikle önemlidir.
Sigorta seçeneklerini inceleyin →06 / MARİN ANAHTAR
Marin switch seçerken nelere dikkat edilir?
Bir anahtarın ON-OFF olmasıyla ON-OFF-ON olması farklı kumanda işlevleri anlamına gelir. Anlık basmalı anahtar ile konumunu koruyan anahtar da aynı değildir. Eski anahtarı değiştirmeden önce terminal sayısını ve işlevini not edin.
Sitedeki DG1465272 kodlu Contura Switch, ürün sayfasında ON-OFF-ON olarak listeleniyor. Aynı sayfada 12V/20A ve 24V/15A değerleri ile 36 × 21 mm montaj alanı belirtilmiş. Bu, aynı anahtarın voltaja bağlı farklı değerleri olabileceğini gösteren bir örnektir.
“Su geçirmez” tanımı tüm montajın, arka bağlantıların veya sürekli su altında kullanımın uygun olduğunu tek başına göstermez. Modelin koruma koşullarını, conta ve montaj gereksinimlerini kontrol edin. Motor veya pompa yüklerinde doğrudan anahtarlama uygunluğu da ayrıca değerlendirilir.
ON-OFF-ON Contura Switch →07 / TAMAMLAYICI ÜRÜNLER
Sigorta, yuva ve aksesuarları birlikte planlayın
Sigorta bloğu veya panel alınırken uygun sigortaların, bağlantı terminallerinin ve etiketlerin dahil olup olmadığını kontrol edin. Yalnız bloğun satın alınması, eksiksiz bir koruma düzeni kurulduğu anlamına gelmez.
Blue Sea easyID ATC 30A
Aydınlatmalı gösterge, atan sigortayı fark etmeye yardımcı olur. Bu bağlantıdaki model 30A ve ikili paket olarak listeleniyor; amperi hattınıza göre seçin.
Ürünü inceleyin →Blue Sea T sınıfı sigorta bloğu
Class T koruma isteyen sistemlerde uygun sigortayla birlikte değerlendirilir. Ürün sayfasında sigortanın ayrıca satıldığı belirtiliyor.
Ürünü inceleyin →Yuva veya bloğun üzerinde yazan maksimum değer, kullanmanız gereken sigorta değeri değildir. Bağlantı elemanları ve sigorta, tasarlanan devrenin gereksinimine göre seçilir.
Sigorta yuvaları ve switch ürünleri üzerinden tamamlayıcı ihtiyaçlarınızı karşılaştırabilirsiniz.
08 / KURULUM PLANI
Satın almadan önce 8 kontrol noktası
- 12V/24V ve AC/DC sistem bilgisini netleştirin.
- Her devrenin cihaz ve kullanım listesini çıkarın.
- Cihaz üreticisinin sigorta önerisini kontrol edin.
- Kablo kesiti, uzunluk, ortam ve gerilim düşümünü değerlendirin.
- Panel ve blokların devre başına ve toplam sınırlarını doğrulayın.
- Sigorta gerilimi, tipi ve kesme kapasitesini kontrol edin.
- Montaj alanı, conta, kapak, terminal ve etiket ihtiyacını belirleyin.
- Genişleme ve yedek sigorta ihtiyacını planlayın.
Otomatik sintine devresi gibi tekne kullanılmadığında da çalışması gereken hatlar ayrıca ele alınmalıdır. Ana şalterin kapatılmasıyla hangi devrelerin enerjisiz kalacağı, kurulum planında açık olmalıdır. Şalterin veya switch'in sigortanın yerine geçtiği varsayılmamalıdır.
Elektrik sistemi ve koruma düzeni, ilgili ekipmanların kılavuzlarına göre yetkin bir marin elektrik uzmanı tarafından değerlendirilmelidir.
Tekne güneş paneli ve enerji hesabı rehberi →
09 / DOGA MARİN
Teknenize uygun kontrol ekipmanını seçin
Altı veya on iki devreli blok, hazır DC panel, marin switch ve farklı sigorta tipleri aynı ihtiyacın birbirine eşdeğer seçenekleri değildir. Önce hangi görevi çözmek istediğinizi belirleyin; sonra teknik verileri karşılaştırın.
Panel, sigorta ve switch seçimini birlikte değerlendirelim
Teknenizin voltajını, bağlanacak cihazları ve mevcut panelin ölçülerini paylaşın. İhtiyacınıza uygun ürün seçeneklerini değerlendirelim.
Doga Marin · 0542 112 97 83
10 / SIK SORULAN SORULAR
Tekne elektrik kontrolü hakkında merak edilenler
Tekne sigorta paneli ile sigorta bloğu aynı mı?
Sigorta bloğu koruma elemanlarını toplar. Panel, modele göre anahtarları, sigortaları ve göstergeleri bir araya getirebilir. Kutu içeriğini ve işlevleri kontrol edin.
12V panel 24V teknede kullanılır mı?
Üretici 24V kullanımını açıkça desteklemiyorsa uygun kabul edilmemelidir. Gösterge, soket, anahtar ve koruma elemanlarının sınırları farklı olabilir.
Switch sigortanın yerine geçer mi?
Sıradan bir switch kumanda elemanıdır; aşırı akım koruması sağladığı varsayılmamalıdır. Koruma işlevi olan ürünlerde bu özellik kılavuzda doğrulanmalıdır.
6’lı veya 12’li blok alırken sigorta dahil mi?
Modele göre değişir. Bu yazıda verilen EGIS RT ürün sayfalarında sigortaların ayrıca satın alınacağı belirtiliyor.
30A sigorta her hatta takılabilir mi?
Hayır. Sigorta, cihaz gereksinimi ve kablo kapasitesiyle eşleştirilmelidir. Ürün örneğinin 30A olması diğer devreler için öneri değildir.
Resetlenebilir sigorta açınca hemen tekrar açmalı mıyım?
Önce aşırı akım veya arıza nedenini kontrol edin. Tekrarlayan açmalarda koruma elemanını zorlayarak devreyi çalıştırmaya devam etmeyin.
