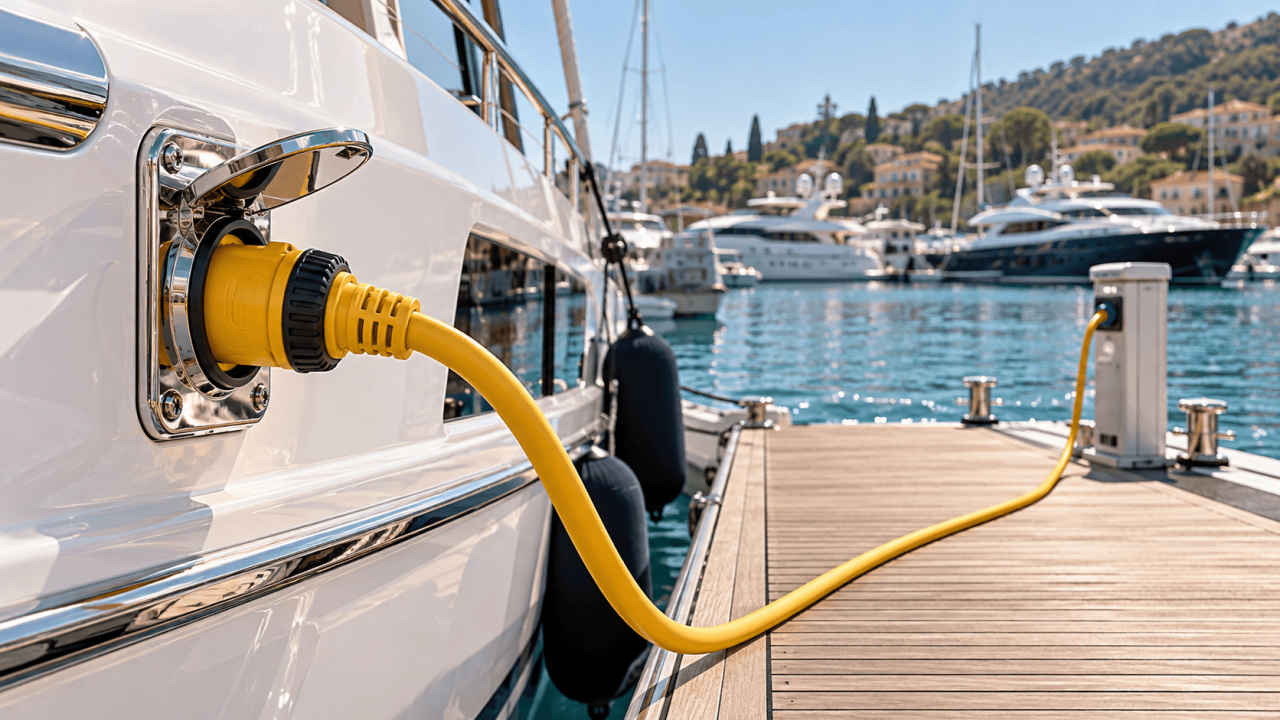

Tekne Sahil Besleme Rehberi: Marina Elektriği, Kablo ve Fiş Seçimi
Akü şarjı, sıcak su ve kabin konforu için marina bağlantısını birlikte planlayın. İhtiyacınızı belirleyin, kapasiteyi hesaplayın, uyumlu parçaları seçin.
01 / SAHİL BESLEME REHBERİ
Marinada konfor, doğru bağlantıyla başlar
Akşam marinaya döndünüz. Aküler şarj oluyor, sıcak su hazırlanıyor; bir yandan da su ısıtıcısını açmak istiyorsunuz. Tam bu sırada elektrik kesiliyor. İlk soru genellikle “Daha güçlü bir kablo mu almalıyım?” olur. Oysa cevap, kablodan önce aynı anda çalışan cihazlarda ve marina bağlantısının kapasitesinde olabilir.
Sahil besleme ekipmanı seçimini tek bir fiş veya priz alışverişi gibi düşünmek yerine, marina çıkışından teknedeki tüketicilere kadar uzanan bir sistem olarak ele alın. Bu rehberde ekipmanları günlük kullanım senaryosuyla eşleştirerek hangi parçayı neden kontrol etmeniz gerektiğini anlatıyoruz.
02 / SAHİL BESLEME REHBERİ
Sahil besleme nedir, aküyü nasıl şarj eder?
Sahil besleme, karadaki AC elektrik kaynağının uygun bağlantı ve koruma düzeni üzerinden tekneye alınmasıdır. Denizcilikte “shore power” olarak da adlandırılır. Teknedeki uygun AC cihazları besleyebilir; aküleri ise sisteme bağlı uygun bir şarj cihazı üzerinden şarj eder. Kablo, AC elektriği doğrudan 12V veya 24V akü gerilimine dönüştürmez.
Marina çıkışı
Gerilim, frekans, bağlantı tipi ve kullanılabilir akım burada başlar. Ziyaret edeceğiniz marinanın altyapısını önceden öğrenin.
Kablo ve konnektörler
Kablo, marina tarafındaki fiş ve tekne tarafındaki bağlantı aynı sistem için uygun olmalıdır.
Sahil besleme prizi
Tekneye sabitlenen girişin bağlantı geometrisi, elektriksel değerleri ve montaj koşulları önemlidir.
AC panel ve tüketiciler
Devre koruması, kaçak akım koruması ve şarj cihazı gibi bileşenler teknenin tesisat tasarımına göre değerlendirilir.
03 / SAHİL BESLEME REHBERİ
16A bağlantıda hangi cihazlar birlikte çalışabilir?
Önce cihazların AC giriş güçlerini listeleyin. Bir şarj cihazının “50A” etiketi çoğunlukla akü tarafındaki DC çıkışı anlatır; marina hattından 50A çektiği anlamına gelmez. Bu ayrım, tüketim hesabındaki en sık karışıklıklardan birini önler.
Dirençli yüklerde güç faktörü yaklaşık 1 olduğunda VA ile W birbirine yaklaşır. Motorlu veya elektronik yüklerde giriş akımı, güç faktörü ve ilk çalışma davranışı ayrıca değerlendirilir.
| Örnek tüketici | Varsayılan AC giriş gücü | Kullanım durumu |
|---|---|---|
| Boiler / su ısıtma | 1.200W | Su ısıtırken |
| Elektrikli su ısıtıcısı | 1.800W | Kısa süreli |
| Akü şarj cihazı | 600W | Bu senaryodaki varsayılan giriş gücü |
| Toplam | 3.600W | Diğer yükler hariç |
Bu tamamen örnek senaryoda, güç faktörü 1 varsayımıyla 3.600 ÷ 230 ≈ 15,7A elde edilir. 16A hattın nominal sınırına çok yaklaşılır; ilave yükler ve gerçek cihaz davranışları için alan kalmaz. Çözüm, bazı cihazları sırayla çalıştırmak veya sistemin tamamına uygun bir kapasite değişikliğini değerlendirmektir.
Marina çıkışı 16A ise yalnız fişi, prizi veya adaptörü değiştirmek daha fazla akım hakkı sağlamaz. Hattın kullanılabilir kapasitesi tüm bileşenlerin uygun değerleri ve koruma düzeniyle sınırlıdır.
04 / SAHİL BESLEME REHBERİ
Fiş uyuyor gibi görünse de bu 5 bilgiyi kontrol edin
Ürün adında 220V, 230V veya 250V yazabilir. Konnektör üzerindeki 250V değeri bir anma sınırı olabilir; bunun bağlandığınız kaynağın 250V olduğu anlamına geldiği varsayılmamalıdır. Satın alacağınız modelin teknik belgesiyle gerçek beslemeyi eşleştirin.
- Gerilim ve frekans: Özellikle başka ülkelerde kullanılacak ekipmanlarda kaynak ve cihaz uyumunu doğrulayın.
- Akım değeri: 16A, 30A ve 32A seçeneklerini yalnız rakam yakınlığıyla eşdeğer kabul etmeyin.
- Bağlantı düzeni: Pin sayısı, konumu, topraklama kontağı ve kilitleme yapısını karşılaştırın.
- Sızdırmazlık ve montaj: Belirtilen korumanın kapağı kapalıyken mi, bağlantı kuruluyken mi geçerli olduğunu inceleyin.
- Model eşleşmesi: Fiş, priz, kılıf ve contanın birlikte kullanılabilen modeller olduğundan emin olun.
Bir adaptör fiziksel bağlantıyı değiştirebilir; sıradan bir pasif adaptör gerilimi veya frekansı dönüştürmez. 125V ve 230V sistemler arasında kullanım, yalnız uygun fiş görünümüne göre kararlaştırılamaz. Marinco'nun ürün gamında farklı bölgelere yönelik ayrı elektriksel seçenekler bulunması da bu ayrımı gösterir. Marinco ürün grupları →
05 / SAHİL BESLEME REHBERİ
Kablo uzunluğunu iskeledeki gerçek mesafeye göre seçin
Tekne girişinden marina panosuna kadar yalnız düz çizgiyi ölçmeyin. Kablonun güvenli geçiş güzergâhını, bağlantı noktalarına ulaşmasını ve teknenin hareket payını da düşünün. Çok kısa kablo konnektöre yük bindirebilir; gereksiz uzun kablo ise taşıma ve yerleşimi zorlaştırır.
Kablo kesiti için herkese uyan tek bir sayı vermek doğru değildir. Akım, uzunluk, gerilim düşümü, kablo yapısı ve kullanım koşulları birlikte değerlendirilmelidir. Marin kullanıma uygun hazır kablo setlerinde uçların tipi ve teknik değerleri de kontrol edilmelidir.
Kullanım sırasında kabloyu tamamen açın, suya sarkmasına ve ezilmesine izin vermeyin. İşiniz bittiğinde kuru ve korunaklı bir yerde saklayın. Boat Safety Scheme kullanım önerileri →
06 / SAHİL BESLEME REHBERİ
Doga Marin’den ihtiyaca göre 5 ürün örneği
Bu ürünler farklı bağlantı ihtiyaçlarına örnek olarak seçilmiştir. Birbirleriyle eksiksiz ve uyumlu bir set oluşturdukları anlamına gelmez. Fiyat ve stok durumunu güncel ürün sayfalarında inceleyebilirsiniz.
Hubbell sahil besleme kablosu 16A
220V · 16A · 15 m
Ürün sayfasında fişli, 15 metre kablo olarak listeleniyor. Her iki ucun bağlantı tipini mevcut sisteminizle eşleştirin.
Ürünü inceleyin →Hubbell AISI316 paslanmaz çelik priz 16A
16A · AISI316
Sabit bağlantı seçeneği olarak inceleyebilirsiniz. Karşı konnektör, montaj ölçüsü ve koruma koşullarını ayrıca teyit edin.
Ürünü inceleyin →Victron Energy 32A fiş
32A · 250V AC
32A olarak listelenen bağlantı elemanı. Teknenin ve marina hattının kapasitesiyle birlikte değerlendirin.
Ürünü inceleyin →Osculati kategorisindeki 220V fiş
220V · 30A
Ürün sayfasında nikel kaplı kontaklar ve UV dayanımlı polikarbonat gövde belirtiliyor. Priz ve kilitleme uyumunu kontrol edin.
Ürünü inceleyin →Hubbell 16/32A koruyucu kılıf
Pasolu · beyaz
Sayfada 1520016 ve 1520032 kodlu ürünlere uyumlu olduğu belirtiliyor. Tüm 16A veya 32A fişlere uyduğu varsayılmamalıdır.
Ürünü inceleyin →Daha fazla seçenek için Marinco, Osculati ve tüm sahil besleme ekipmanlarını karşılaştırabilirsiniz.
07 / SAHİL BESLEME REHBERİ
Bağlantı sırası: önce tekne, ayırırken önce sahil
Teknenizin ve kablo setinizin kullanım talimatları önceliklidir. Genel kullanım yaklaşımında bağlantı veya ayırma öncesinde teknedeki sahil besleme anahtarı ve marina çıkışı kapatılır; yükler devreden çıkarılır.
Önce tekne tarafı
Enerjisiz kabloyu önce tekne girişine, sonra sahil çıkışına bağlayın. Kilit ve sızdırmazlık parçalarını ürün talimatına göre kapatın; kontrollerden sonra enerji verin.
Önce sahil tarafı
Yükleri ve beslemeyi kapattıktan sonra kabloyu önce sahilden, ardından tekneden ayırın. Tekne giriş kapağını kapatın.
Gevşeklik, hasar veya ısı izleri varsa sistemi kullanmaya devam etmeyin. Enerjili bağlantılara müdahale etmeyin; arızayı marina yetkilisi ve yetkin marin elektrik uzmanıyla değerlendirin. Bağlama ve ayırma sırası kaynağı →
08 / SAHİL BESLEME REHBERİ
Kapak sağlam olsa da kontakları kontrol edin
Koruyucu kılıf ve kapak, doğru modelle kullanıldığında bağlantı düzeninin önemli parçalarıdır. Ancak dışarıdan temiz görünen bir fişin kontaklarında renk değişimi veya aşınma olabilir.
Marinco, kablo uçlarının, tekne girişinin ve marina prizinin renk değişimi açısından kontrol edilmesini öneriyor. Isı hasarı görüldüğünde yalnız kablo ucuna odaklanmak yeterli olmayabilir; karşı bağlantı parçası da incelenmelidir. Marinco bakım açıklaması →
Kontrolleri enerji kesilmişken yapın. Temizleme ve bakım yöntemini tam ürünün talimatından alın; deforme olmuş parçaları yeniden kullanmaya çalışmayın.
09 / SAHİL BESLEME REHBERİ
Galvanik izolatör ile izolasyon trafosu aynı işi mi yapar?
Sahil bağlantısındaki koruyucu toprak hattı, bazı koşullarda teknenin su altındaki metalleri için galvanik akım yolunun bir parçası olabilir. Galvanik izolatör düşük gerilimli DC galvanik akımları engellemeyi hedefler. İzolasyon trafosu ise sahil beslemesi ile tekne tarafı arasında elektriksel ayrım sağlar; çalışma yapısı farklıdır.
Bu cihazlar kaçak akım korumasının yerine geçmez. Korozyonu azaltmak için koruyucu toprak iletkenini sökmek uygun bir çözüm değildir. Hangi yaklaşımın kullanılacağı, tekne tesisatı ve üretici talimatlarıyla birlikte uzman tarafından belirlenmelidir. Victron Energy teknik açıklaması →
10 / SAHİL BESLEME REHBERİ
Sahil besleme hakkında sık sorulan sorular
Sahil besleme kablosu aküyü doğrudan şarj eder mi?
Hayır. AC beslemeyi uygun DC şarj çıkışına dönüştüren, akü tipinizle uyumlu bir şarj cihazı gerekir.
32A fiş alırsam daha fazla cihaz çalıştırabilir miyim?
Yalnız fiş değişimi kapasiteyi artırmaz. Marina çıkışı, kablo, tekne girişi, tesisat ve koruma düzeni birlikte uygun olmalıdır.
30A ve 32A fişler birbirine uyar mı?
Akım değerlerinin yakın olması bağlantı uyumunu göstermez. Gerilim, pin düzeni, bağlantı standardı ve kilitleme yapısını kontrol edin.
Koruyucu kılıf her fişe takılabilir mi?
Hayır. Model uyumunu üreticinin parça kodları üzerinden doğrulayın. Aynı akım değerini taşımaları yeterli değildir.
Şarj cihazındaki DC amper değeri marina tüketimi midir?
Genellikle akü tarafındaki çıkışı belirtir. Marina yükü için cihazın AC giriş verilerini inceleyin.
11 / SAHİL BESLEME REHBERİ
Siparişten önce üç bilgi hazırlayın
Mevcut tekne girişinin model veya etiket fotoğrafını, marina çıkışının elektriksel bilgilerini ve ihtiyaç duyduğunuz kablo uzunluğunu hazırlayın. Bu üç bilgi, yanlış bağlantı elemanı siparişini önlemede uzun bir ürün listesinden daha faydalıdır.
